大尺寸拼接屏解决方案Laser Phosphor Display (LPD)

Laser Phosphor Display,简称LPD,翻译成中文是激光荧光显示。这种技术类似曾经的CRT技术,只是将电子束换做了激光束。这种技术为Prysm公司所有,他们的官方主页上有原理介绍,如果你能访问youtube的话可以看视频。或者查看LPD模块参数PDF文件

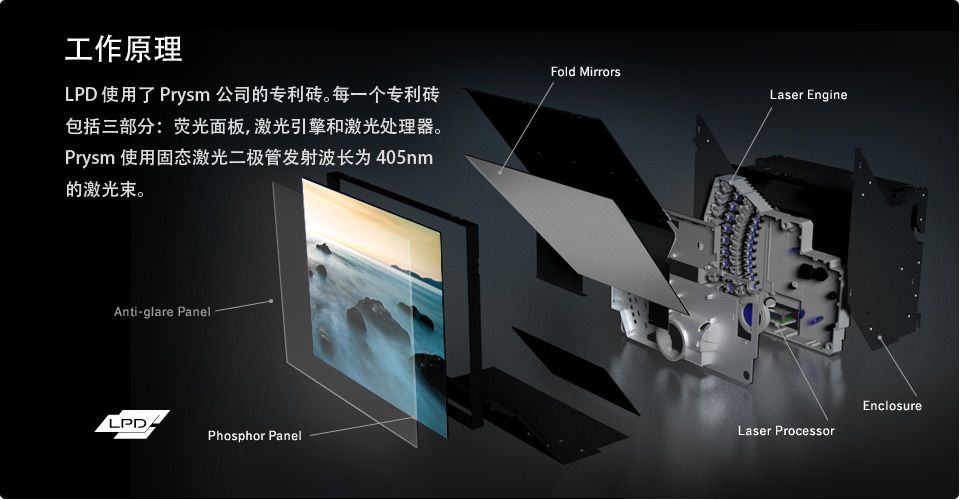

LPDLPD原理图。图片来自Prysm官方网站。

LPD采用专利激光引擎与荧光面板,使用低功耗固态激光器来呈现令人震惊的实物大小的画面。与LED和类LED技术有本质的区别,LPD方案是由LPD技术和其它组件共同构成,并且一开始就被设计为人类生活空间尺度、极高的画质、无限制的视角和行业内最为环保的方案。与其它数字技术相比,Prysm的LPD技术具有最低总拥有功耗,并且提供具有高度竞争力的功能和效益。

Laser Processor 激光处理器

激光处理器是用来对激光引擎进行智能管理——打开或关闭,并改变激光的强度。该技术天生低功耗,这种对光的精细管控方法增加了显示的寿命并且降低了功耗。

Laser Engine 激光引擎

通过固态激光二极管(例如蓝光播放器中的激光器),激光引擎产生调制激光束来激发荧光面板。为了完整覆盖整个显示区域,使用镜面对其进行导向。结合240Hz快速刷新率,实现了 无闪烁不模糊的视频呈现。

Phosphor Pannel 荧光面板

荧光面板是将一定模式分布的荧光材料涂覆在精确的玻璃或者聚合物结构上。当被激光引擎激发时,面板会发射红、绿、蓝三种光来形成一个像素。由于荧光材料印刷时相当靠近表面,这种技术能够实现市场现有技术无法比拟的广视角。

通过像拼积木一样将这样的模块叠加,LPD技术能实现超大屏幕显示。并且不需要额外的冷却设备。

但是它的缺点也很明显,就是很难做到轻薄化。
